3D 计算几何算法库(3D Computional Geometry Algorithm)

inspire by Wild Magic

概要

Computional Geometry Algorithm implement JavaScript,javascript 实现计算机几何算法库，实现比如像距离，相交，包含，偏移，平行垂直判断，正负位置等算法

如果你需要计算几何类的算法还没实现，可以 issue 提出，获取 Q 群联系我，优先实现

演示地址

案例：

文档与演示（国内镜像）网速快

文档与演示（github）

• 点与其他元素的距离 http://dcgraph.gitee.io/xtorcga/guide/distPointAll.html

• 线与其他元素的距离 http://dcgraph.gitee.io/xtorcga/guide/distLineAll.html

• 射线与其他元素的距离 http://dcgraph.gitee.io/xtorcga/guide/distRayAll.html

• 线段与其他元素的距离 http://dcgraph.gitee.io/xtorcga/guide/distSegmentAll.html

• 常用 https://yszhao91.github.io/xtorcga/guide/%E5%B8%B8%E7%94%A8.html

安装

npm install xtorcga -D

使用

• 全部引用;：

import * as cga from "xtorcga";
function randomV3() {
  return cga.v3(
    Math.random() * 100 - 50,
    Math.random() * 100,
    Math.random() * 100 - 50
  );
}

var point = new cga.Point().copy(randomV3());
var seg = new cga.Segment(randomV3(), randomV3());
var result = point.distanceSegment(seg);

• 按需求引用：

import { v3, Point, Segment } from "xtorcga";
function randomV3() {
  return v3(
    Math.random() * 100 - 50,
    Math.random() * 100,
    Math.random() * 100 - 50
  );
}

var point = new Point().copy(randomV3());
var seg = new Segment(randomV3(), randomV3());
var result = point.distanceSegment(seg);

• 网页嵌入：直接下载使用 build 目录下面的 cga.js，包含到项目中

<script src="cga.js" />
或者
<script src="https://raw.githack.com/yszhao91/xtorcga/master/build/cga.js" />
<script>
  var point = new cga.Point(1, 2, 3);
  var line = new cga.Line(
    new cga.Vector3(10, 10, 20),
    new cga.Vector3(20, 15, 10)
  );
  var result = point.distanceLine(line);
</script>

项目编译

npm install
国内
cnpm install

npm run build //编译到build目录下
npm run dev  //运行项目，自己更改源码测试

对象的类名

1. 点：Point
2. 直线：Line
3. 射线：Ray
4. 线段：Segment
5. 圆圈：Circle
6. 平面：Plane
7. 三角形：Triangle
8. 矩形：Rectangle
9. 圆盘：Disk
10. 球体：Sphere
11. 胶囊体： Capsule
12. 包围盒：Box

已经实现算法

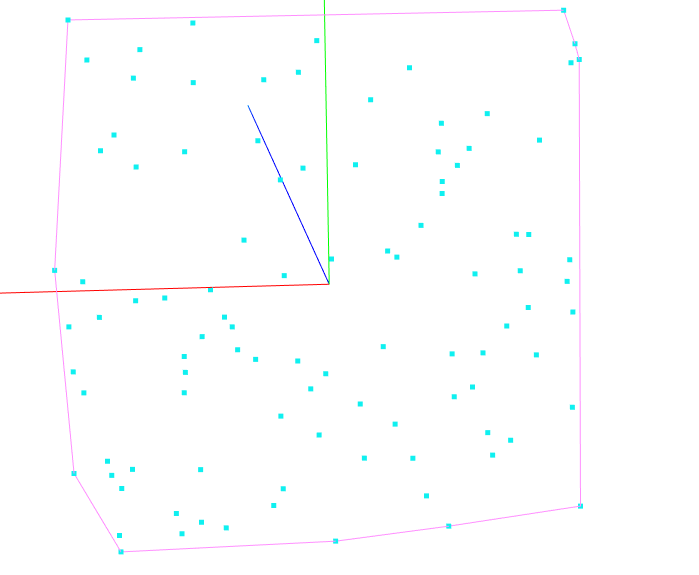

在同一平面点集的凸包

已完成

var convexHull = new ConvexHull(points, { planeNormal: cga.Vector3.UnitZ });
var hull = convexHull.hull;

3d 凸包

进行中

同一平面点集 delauny 三角网构建

进行中

3d 点集 delauny 四面体构建

进行中

同一平面 voronoi 图构建

进行中

3d voronoi 图构建

进行中

最近点对问题

点集合中最近找出距离最近的一对点 算法时间 O(nlogn)

进行中

折线或者路径简化

折线或者路径中过密或者过直的点去除;
(2020 年 1 月 17 增加)
/**
 * 简化点集数组，折线，路径
 * @param {*} points 点集数组，折线，路径 ,继承Array
 * @param {*} maxDistance  简化最大距离 默认值0.1
 * @param {*} maxAngle  简化最大角度 弧度 默认值 Math.PI / 180 * 5
 */
simplifyPointList(points, maxDistance, maxAngle);

距离

一级目录与二级目录存在相应距离算法关系

• Point
  • Point
  • Line
  • Ray
  • Segment
  • Circle
  • Plane
  • Triangle
  • Rectangle
  • Disk
  • Sphere
  • Capsule
• Line
  • Line
  • Ray
  • Segment
  • Triangle (2020 年 1 月 17 增加)
• Ray
  • Ray
  • Segment
  • Triangle (2020 年 1 月 17 增加)
• Segment
  • Segment

相交

相交可以使用距离算法来实现，准确的说距离中的 closets 最近点在 distance 为 0(小于 1e-4，精度可以自定义)的时候也就是交点,parameters 表为 0 或 1 可以判断为端点相交

偏移

• Segment

切割

• Segment
  • Segment
• Plane
  • Segment
  • Triangle

参考文章

计算机几何算法（CGA）专栏 https://zhuanlan.zhihu.com/c_1196384168014368768

展望

项目将会不断完善，如果你有好的想好可以提交你的想法。欢迎 star,让项目更进一步

讨论

QQ 群：173306525 by: 换孤

本人 2013 接触从事 webgl/threejs 工作，开发经验 7 年左右，一直以来都想着开源，结交更多志同道合的朋友

其他开源项目 看我的 github 主页 地址：https://github.com/yszhao91 欢迎大家 follow star,希望开源能帮到大家
