Gated-Transformer-on-MTS

基于Pytorch，使用改良的Transformer模型应用于多维时间序列的分类任务上

实验结果

对比模型选择 Fully Convolutional Networks (FCN) and Residual Net works (ResNet)

DataSet	MLP	FCN	ResNet	Encoder	MCNN	t-LeNet	MCDCNN	Time-CNN	TWIESN	Gated Transformer
ArabicDigits	96.9	99.4	99.6	98.1	10.0	10.0	95.9	95.8	85.3	98.8
AUSLAN	93.3	97.5	97.4	93.8	1.1	1.1	85.4	72.6	72.4	97.5
CharacterTrajectories	96.9	99.0	99.0	97.1	5.4	6.7	93.8	96.0	92.0	97.0
CMUsubject16	60.0	100	99.7	98.3	53.1	51.0	51.4	97.6	89.3	100
ECG	74.8	87.2	86.7	87.2	67.0	67.0	50.0	84.1	73.7	91.0
JapaneseVowels	97.6		99.3	99.2	97.6	9.2	23.8	94.4	95.6	96.5
Libras	78.0	96.4	95.4	78.3	6.7	6.7	65.1	63.7	79.4	88.9
UWave	90.1	93.4	92.6	90.8	12.5	12.5	84.5	8.9	75.4	91.0
KickvsPunch	61.0	54.0	51.0	61.0	54.0	50.0	56.0	62.0	67.0	90.0
NetFlow	55.0	89.1	62.7	77.7	77.9	72.3	63.0	89.0	94.5	100
PEMS	-	-	-	-	-	-	-	-	-	93.6
Wafer	89.4	98.2	98.9	98.6	89.4	89.4	65.8	94.8	94.9	99.1
WalkvsRun	70.0	100	100	100	75.0	60.0	45.0	100.0	94.4	100

实验环境

环境	描述
语言	Python3.7
框架	Pytorch1.6
IDE	Pycharm and Colab
设备	CPU and GPU

数据集

多元时间序列数据集, 文件为.mat格式，训练集与测试集在一个文件中，且预先定义为了测试集数据，测试集标签，训练集数据与训练集标签。
数据集下载使用百度云盘，连接如下：
链接：https://pan.baidu.com/s/1u2HN6tfygcQvzuEK5XBa2A
提取码：dxq6

数据集维度描述 DataSet|Number of Classes|Size of training Set|Size of testing Set|Max Time series Length|Channel| -------|-----------------|--------------------|-------------------|----------------------|-------| ArabicDigits|10|6600|2200|93|13| AUSLAN|95|1140|1425|136|22| CharacterTrajectories|20|300|2558|205|3| CMUsubject16|2|29|29|580|62| ECG|2|100|100|152|2| JapaneseVowels|9|270|370|29|12| Libras|15|180|180|45|2| UWave|8|200|4278|315|3| KickvsPunch|2|16|10|841|62| NetFlow|2|803|534|997|4| PEMS|7|267|173|144|963| Wafer|2|298|896|198|6| WalkvsRun|2|28|16|1918|62|

数据预处理

详细数据集处理过程参看 dataset_process.py文件。

创建torch.utils.data.Dataset对象，在类中对数据集进行处理，其成员变量定义的有训练集数据，训练集标签，测试集数据，测试集标签等。创建torch.utils.data.DataLoader对象，生成训练过程中的mini-batch与数据集的随机shuffle
数据集中不同样本的Time series Length不同，处理时使用所有样本中（测试集与训练集中）最长的时间步作为Time series Length，使用0进行填充。
数据集处理过程中保存未添加Padding的训练集数据与测试集数据，还有测试集中最长时间步的样本列表以供探索模型使用。
NetFlow数据集中标签为1和13，在使用此数据集时要对返回的标签值进行处理。

模型描述

仅使用Encoder：由于是分类任务，模型删去传统Transformer中的decoder，仅使用Encoder进行分类

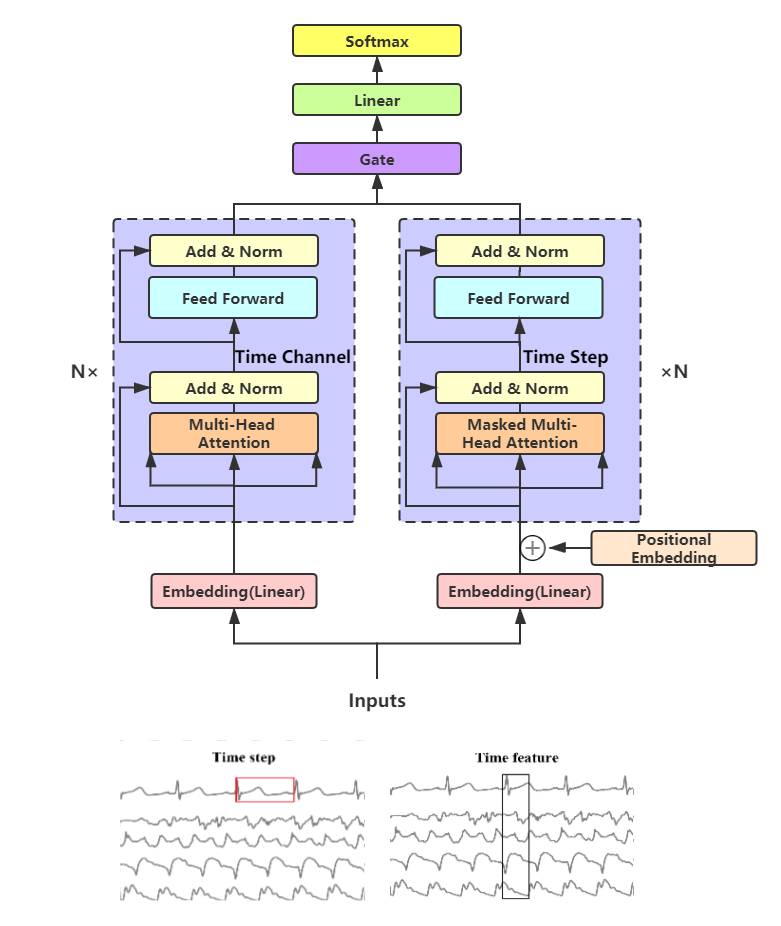

Two Tower：在不同的Step之间或者不同Channel之间，显然存在着诸多联系，传统Transformer使用Attentino机制用来关注不同的step或channel之间的相关程度，但仅选择一个进行计算。不同于CNN模型处理时间序列，它可以使用二维卷积核同时关注step-wise和channel-wise，在这里我们使双塔模型，即同时计算step-wise Attention和channel-wise Attention。
Gate机制：对于不同的数据集，不同的Attention机制有好有坏，对于双塔的特征提取的结果，简单的方法，是对两个塔的输出尽心简单的拼接，不过在这里，我们使用模型学习两个权重值，为每个塔的输出进行权重的分配，公式如下。
h = W · Concat(C, S) + b
g1, g2 = Softmax(h)
y = Concat(C · g1, S · g2)
在step-wise,模型如传统Transformer一样，添加位置编码与mask机制，而在channel-wise，模型舍弃位置编码与mask，因为对于没有时间特性的channel之间，这两个机制没有实际的意义。

超参描述

超参	描述
d_model	模型处理的为时间序列而非自然语言，所以省略了NLP中对词语的编码，仅使用一个线性层映射成d_model维的稠密向量，此外，d_model保证了在每个模块衔接的地方的维度相同
d_hidden	Position-wise FeedForword 中隐藏层的维度
d_input	时间序列长度，其实是一个数据集中最长时间步的维度固定的，直接由数据集预处理决定
d_channel	多元时间序列的时间通道数，即是几维的时间序列固定的，直接由数据集预处理决定
d_output	分类类别数固定的，直接由数据集预处理决定
q,v	Multi-Head Attention中线性层映射维度
h	Multi-Head Attention中头的数量
N	Encoder栈中Encoder的数量
dropout	随机失活
EPOCH	训练迭代次数
BATCH_SIZE	mini-batch size
LR	学习率定义为1e-4
optimizer_name	优化器选择建议Adagrad和Adam

文件描述

文件名称	描述
dataset_process	数据集处理
font	存储字体，用于结果图中的文字
gather_figure	聚类结果图
heatmap_figure_in_test	测试模型时绘制的score矩阵的热力图
module	模型的各个模块
mytest	各种测试代码
reslut_figure	准确率结果图
saved_model	保存的pkl文件
utils	工具类文件
run.py	训练模型
run_with_saved_model.py	使用训练好的模型（保存为pkl文件）测试结果

utils工具描述

简单介绍几个

random_seed:用于设置随机种子，使每一次的实验结果可复现。
heatMap.py:用于绘制双塔的score矩阵的热力图，用来分析channel与channel之间或者step与step之间的相关程度，用于比较的还有DTW矩阵和欧氏距离矩阵，用来分析决定权重分配的因素。
draw_line:用于绘制折线图，一般需要根据需要自定义新的函数进行绘制。
visualization:用于绘制训练模型的loss变化曲线和accuracy变化曲线，判断是否收敛与过拟合。
TSNE：降维聚类算法并绘制聚类图，用来评估模型特征提取的效果或者时间序列之间的相似性。

Tips

.pkl文件需要先训练，并在训练结束时进行保存(设置参数为True)，由于github对文件大小的限制，上传文件中不包含训练好的.pkl文件。
.pkl文件使用pycharm上的1.6版本的pytorch和colab上1.7的pytorch保存，若想load模型直接进行测试，需要测试使用的pytorch版本尽可能高于等于1.6版本。
根目录文件如saved_model,reslut_figure为保存的默认路径，请勿删除或者修改名称，除非直接在源代码中对路径进行修改。
请使用百度云盘提供的数据集，不同的MTS数据集文件格式不同，本数据集处理的是.mat文件。
utils中的工具类，在绘制彩色曲线和聚类图时，对于图中颜色的划分，由于需求不能泛化，请在函数中自行编写代码定义。
save model保存的.pkl文件在迭代过程中不断更新，在最后保存最高准确率的模型并命名，命名格式请勿修改，因为在run_with_saved_model.py中，对文件命名中的信息会加以利用，若干绘图结果的命名也会参考其中的信息。
优先选择GPU，没有则使用CPU。
